Flygplan är komplexa maskiner där en mängd system samverkar. Ett av de viktigaste är hydraulsystemet, som använder hydraulikens grundprinciper. I den här artikeln beskriver vi hur hydraulsystemet fungerar, vilka komponenter det består av och varför det är så avgörande för flygsäkerheten.
Hydraulikens roll i flygplan
Grunden för hydrauliken är Pascals lag, som säger att en tryckförändring i en innesluten vätska överförs oförminskat till alla delar av vätskan och till behållarens väggar. I ett flygplan skapar en pump ett tryck i en speciell hydraulvätska. Denna trycksatta vätska leds genom ett nätverk av rör till hydrauliska motorer och cylindrar. Dessa omvandlar sedan den hydrauliska energin till mekanisk rörelse, vilket möjliggör styrning av roder, klaffar, landningsställ och bromsar.
Hydrauliken erbjuder många fördelar. Systemen är kraftfulla, kompakta och lätta, vilket är centralt för att hålla nere flygplanets totalvikt. De ger också exakt kontroll över rörelser och kan generera mycket stora krafter, vilket behövs för att manövrera tunga roder och landningsställ. Tack vare hydraulvätskans låga kompressibilitet får man mjuka och jämna rörelser, vilket är särskilt viktigt vid start och landning.
Hydraulsystemets viktigaste delar
Ett typiskt hydraulsystem i ett flygplan består av en hydraulvätska, ofta en specialolja, som är svår att komprimera och har god smörjförmåga. Denna vätska hålls under tryck av en pump, som kan drivas av flygplanets motorer, elmotorer eller, i nödfall, av en Ram Air Turbine (RAT) – en liten nödpropeller som fälls ut i luftströmmen. För att omvandla den hydrauliska energin till mekanisk rörelse används motorer och cylindrar. Motorerna skapar roterande rörelser, som till exempel när klaffarna fälls ut, medan cylindrarna ger linjära rörelser, som när landningsstället fälls ut. Flödet och trycket i systemet styrs av ventiler. Det finns olika typer av ventiler, bland annat reglerventiler, som styr vätskeflödet, och säkerhetsventiler, som skyddar mot övertryck. För att lagra hydraulisk energi och jämna ut tryckstötar finns ackumulatorer. Systemet har också en reservoar som lagrar hydraulvätskan och hanterar vätskans expansion och kontraktion vid temperaturförändringar. Slutligen, för att hålla vätskan ren, används filter som avlägsnar föroreningar. Detta är avgörande för systemets tillförlitlighet.
Olika hydraulsystem för olika behov
Olika flygplan använder olika typer av hydraulsystem. Ett litet Cessna-plan kan ha ett enklare system med en enda pump och krets, medan större, kommersiella flygplan som Airbus och Boeing har flera redundanta system. Ofta finns tre separata hydraulsystem som försörjer flygkontrollerna, vilket innebär att även om ett eller två system skulle sluta fungera, finns det fortfarande ett system kvar. En annan skillnad är mellan konstanttrycksystem och lastkännande system. Konstanttrycksystem håller ett konstant tryck oavsett belastning, medan lastkännande system är mer energieffektiva eftersom de anpassar trycket efter behov.
I ett Boeing 737, till exempel, används hydraulsystemet för en mängd funktioner. Några exempel är utfällning och infällning av landningsstället, styrning av rodren och aktivering av bromsarna. Mer specifikt används hydrauliken för bland annat följande:
- Flygkontroller: Roder, höjdroder och skevroder styrs hydrauliskt.
- Landningsställ: Infällning och utfällning sker med hydraulcylindrar.
- Bromsar: Hydrauliska bromsar på hjulen ger effektiv inbromsning.
- Klaffar och slats: Dessa aerodynamiska ytor på vingarna ökar lyftkraften vid start och landning.
- Lastluckor och andra system: På vissa flygplan kan även dessa drivas hydrauliskt.
Säkerhet och redundans
Säkerheten är, som alltid inom flyget, av yttersta vikt, och hydraulsystemen är inget undantag. Redundans är en nyckelfaktor. Genom att ha flera oberoende system minimeras risken för totalt systembortfall. Utöver detta finns inbyggda säkerhetsanordningar. Säkerhetsventiler skyddar mot övertryck, och hydrauliska säkringar kan isolera en läckande del av systemet för att förhindra total vätskeförlust.
Vissa flygplan, som F-16 Fighting Falcon, har en nödkraftgenerator (EPU) som kan drivas av hydrazin. Hydrazin är ett mycket energirikt men giftigt ämne. Vid ett motorbortfall eller annat allvarligt fel kan EPU:n startas. Hydrazinet driver då en turbin som i sin tur driver en hydraulpump. På så sätt säkerställs att hydraulsystemet, och därmed flygkontrollerna, fortsätter att fungera så att piloten kan landa säkert.
Olika typer av hydraulvätskor
Det finns flera olika typer av hydraulvätskor som används i flygplan. En vanlig typ är Skydrol, en fosfatesterbaserad vätska som är känd för sin brandbeständighet. Detta är en viktig egenskap eftersom läckage av hydraulvätska i närheten av heta motordelar annars skulle kunna orsaka brand. Andra typer av hydraulvätskor inkluderar mineraloljebaserade vätskor. Valet av hydraulvätska beror på en rad faktorer, inklusive flygplanstyp, driftstemperaturer och tillverkarens rekommendationer.
Underhåll och vanliga problem

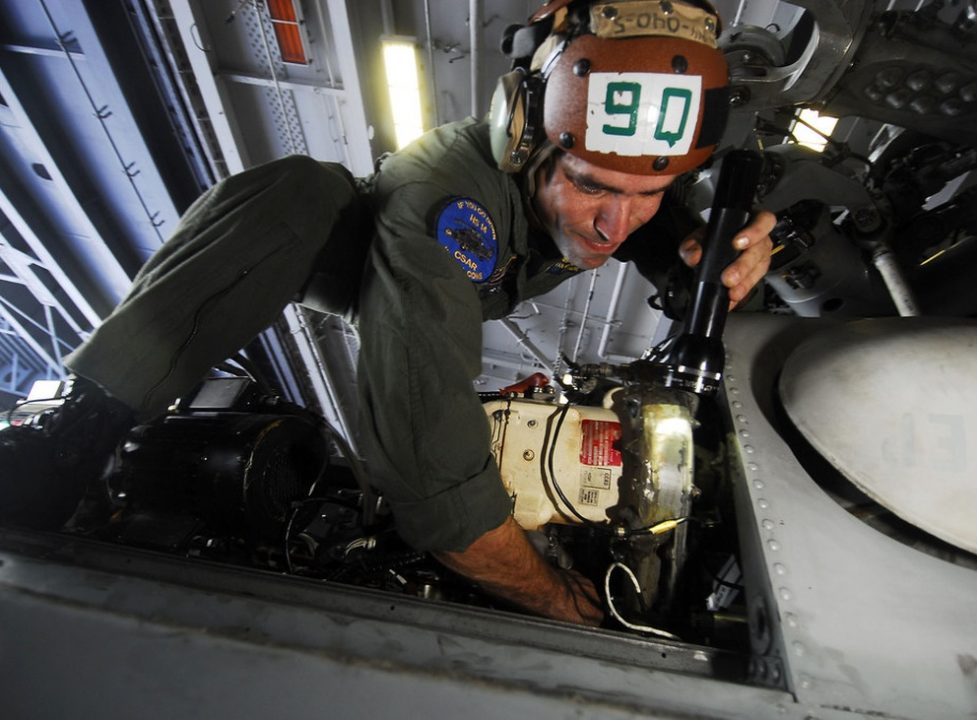

För att hydraulsystemen ska fungera korrekt krävs regelbundet underhåll och noggranna inspektioner. Hydraulvätskan kontrolleras regelbundet, och filter byts ut enligt ett fastställt schema. Trots detta kan problem uppstå. Läckage, som kan leda till tryckförlust, är ett vanligt problem. Ett annat är kontaminering av hydraulvätskan, vilket kan skada systemets komponenter. Överhettning kan också inträffa och leda till att vätskan bryts ner. Om problem uppstår finns det tydliga procedurer och checklistor som piloten och underhållspersonalen följer. Dessa kallas QRH (Quick Reference Handbook, en snabbreferenshandbok) och ECAM (Electronic Centralized Aircraft Monitor, ett elektroniskt system som övervakar flygplanets system och ger information och instruktioner till piloten).
Framtiden: Utveckling mot mer el
Trots hydraulikens många fördelar går utvecklingen mot allt mer elektriska system i flygplan. Elektriska system kan nämligen vara lättare, mer energieffektiva och enklare att underhålla. Boeing 787 är ett exempel där vissa funktioner, som bromsarna, drivs elektriskt istället för hydrauliskt. Även Airbus har infört mer elektrifiering i sina flygplan, till exempel i A380 och A350, där man strävar efter att minska vikten och öka effektiviteten. Fördelarna med elektriska system inkluderar minskad vikt och potentiellt lägre bränsleförbrukning, medan hydraulsystem fortfarande erbjuder överlägsen kraft och precision för vissa kritiska applikationer.
I framtiden kommer vi sannolikt att se en kombination av hydrauliska och elektriska system. Vissa kritiska funktioner, som flygkontroller, kommer troligen att fortsätta vara hydrauliskt drivna, medan andra system kan komma att bli helt elektriska. Utvecklingen drivs av strävan efter att minska vikt, bränsleförbrukning och miljöpåverkan, samtidigt som säkerhet och prestanda bibehålls. Kontinuerlig forskning görs för att förbättra flygplanssystemens prestanda. Oavsett utveckling kommer hydrauliken, och dess grundprinciper, att fortsätta spela en viktig roll inom flygtekniken. Dess kraft, precision och tillförlitlighet gör den, tills vidare, oumbärlig.
Sammanfattning
Hydraulsystemet är centralt för flygplanets funktion och möjliggör kontroll av kritiska komponenter som roder, landningsställ och bromsar. Genom hydraulikens principer kan kraft överföras effektivt och med precision. Säkerheten garanteras genom redundanta system och noggrant underhåll. Även om framtiden kan innebära en ökad användning av el, kommer hydrauliken att förbli en viktig del av flygtekniken under överskådlig tid.
